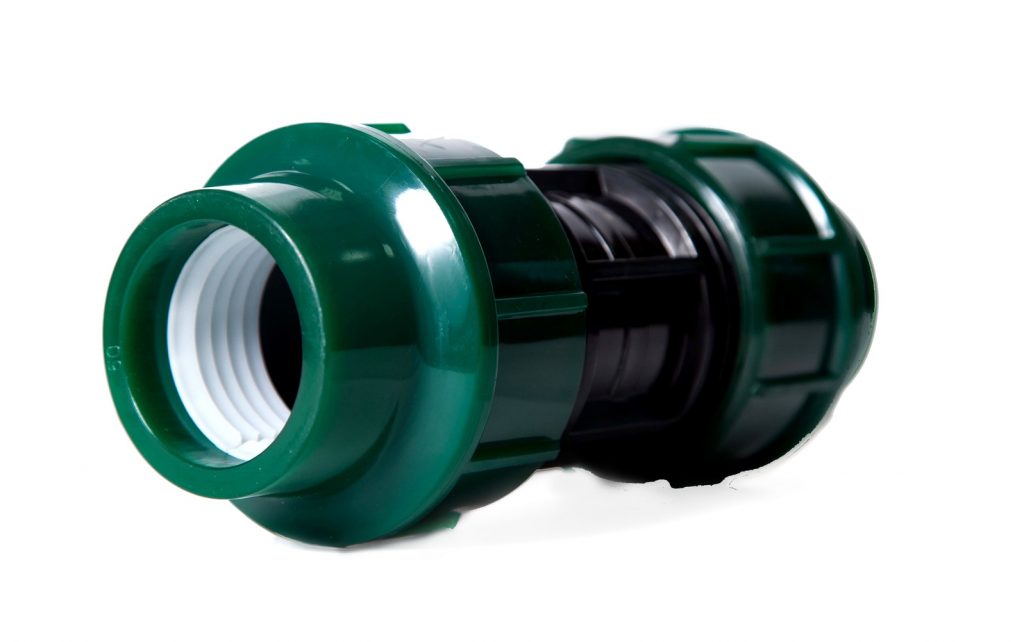

Муфта компрессионная
Описание
Раньше люди пользовались исключительно резьбовыми фитингами, так как резьба на трубе в сочетании с резьбой на фитинге давали прекрасные результаты.
Любые элементы можно было собрать в единую конструкцию и герметизировать, при этом фитинг так же легко разбирался на составляющие, его можно было заменить, достаточно просто перекрыть поток носителя и ослабить гайки.
Проблема стандартных резьбовых фитингов – слабая герметичность, слабое сопротивление микровибрациям и сложности при установке. Чтобы затянуть резьбу, нужно вращать либо заготовку, либо фитинг, что не есть хорошо.
Соединительная компрессионная муфта – улучшенная модель фитинга, состоящая из большего количества деталей. Сборные узлы из нее получаются герметичными, долговечными и устойчивыми. Их не нужно проверять на ослабления, они монтируются по куда более простой процедуре.
Используются такие фитинги преимущественно при сборке веток трубопроводов водоснабжения, сельскохозяйственного орошения, отопления, технических систем подачи воды и т.д.
Конструкция
ПНД муфта для сборки труб компрессионного типа имеет улучшенную по сравнению с их более простыми резьбовыми аналогами конструкцию. Часть ее деталей производится из резины, часть из металла, основные же выпускают из полиэтилена.
Так, в конструкции компрессионных соединительных ПНД фитингов присутствуют:
Внутренний соединительный элемент или торцевая цанга с нарезанной на ней наружной резьбой.
Упорные кольца и ограничители.
Уплотнительные кольца.
Наружные гайки.
Для соединения двух труб используют цангу. Она являет собой короткий металлический или полиэтиленовый отрезок с прорезанной на двух сторонах резьбой. Торцы цанги позволяют частично зафиксировать в них конца подсоединяемых труб.
| № | Наименование изделия | Цена за 1шт сум | № | Наименование изделия | Цена за 1шт сум |
|---|---|---|---|---|---|
| 1 | Муфта Ø-25 | 6 760 | 5 | Муфта Ø-50 | 28 279 |
| 2 | Муфта Ø-32 | 9 363 | 6 | Муфта Ø-63 | 43 830 |
| 3 | Муфта Ø-40 | 16 359 | 7 | Муфта Ø-75 | 51 150 |
| 4 | Муфта Ø-90 | 88 895 | 8 | Муфта Ø-110 | 247 940 |
Составляющие соединительной ПНД муфты
На трубы надевают упорные кольца, уплотнители и ограничители. Уплотнители не дают воде вырываться наружу и, в общем, существенно улучшают общую герметичность. Упорные кольца нужны для того чтобы все составляющие держались на месте, они же являются основным элементом, позволяющим использовать силу затяжки наружных гаек.
Наружные гайки предназначены для стягивания фитинга воедино. Гайки закручивают на цанговую резьбу так, чтобы они своим корпусом зажимали упорные и уплотнительные кольца.
Такая нехитрая конструкция, тем не менее, дает положительный результат. С технической точки зрения с компрессионными муфтами работать – одно удовольствие.
Они состоят из простых взаимозаменяемых деталей, монтируются на трубу любого образца и диаметра, легко закручиваются и, что очень важно, не ослабляются со временем.

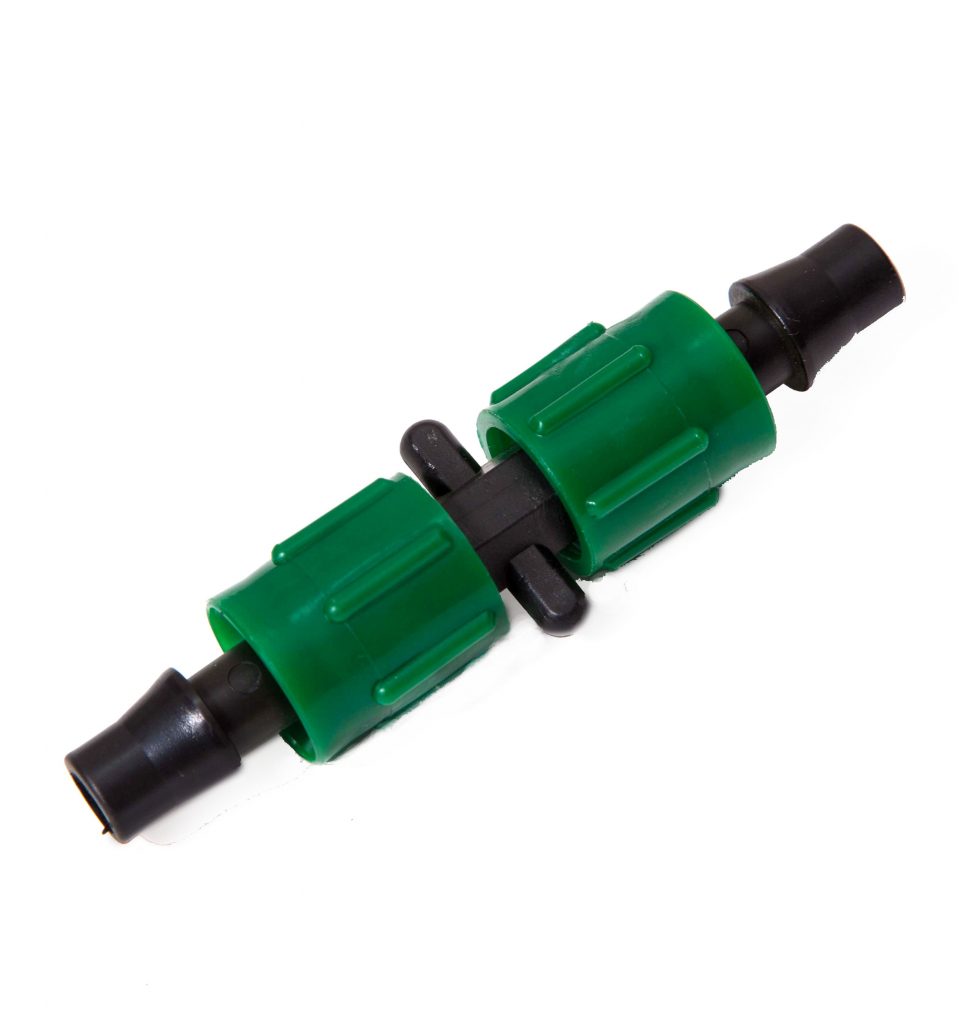

Муфта штуцерная
Описание
Позволяет соединять трубки/шланги диаметром 16 мм с магистральным трубопроводом, также служит для подсоединения трубок к резьбовым соединениям, с лентой капельного орошения и соединения трубок в разных конфигурациях.| № | Наименование изделия | Цена за 1шт сум | № | Наименование изделия | Цена за 1шт сум |
|---|---|---|---|---|---|
| 1 | Муфта 1/2 | 690 | 3 | Муфта Ø-16 с гайками | 759 |
| 2 | Муфта Ø-16 | 437 | 4 | Муфта Ø-20 | 437 |
